行業背景：

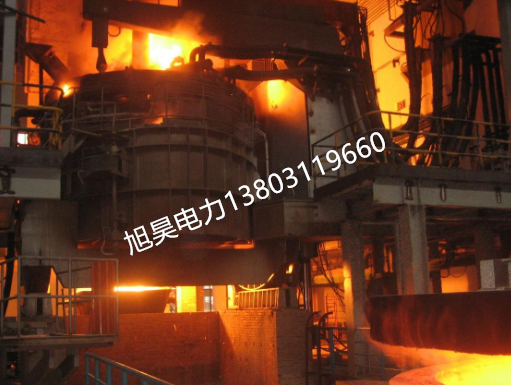

       冶金行業的電弧爐、精煉爐在運行中會產生大量復雜諧波，并出現電壓閃變、無功和三相不平衡等現象。需要在高壓側進行綜合治理，

根據我公司多年經驗，根據諧波數據，利用FC濾波支路治理諧波，并補償部分無功功率，利用SVG快速輸出感性和容性調節功率因數，治理電壓閃變和三相不平衡效果突出。

       根據現場情況我公司主要配置的電能質量產品有：靜止型高壓動態無功補償裝置XHSVG，高壓濾波補償裝置（XHFC），有源無源相結合的濾波補償裝置（XHSVG+XHFC）等。

項目描述：

該項目是山東冠縣某鑄造廠的諧波治理兼無功補償項目，其電源為6臺6300KVA  35/1KV變壓器，其負載為中頻加熱設備，負載沖擊變化較大，無功功率高，每月無功罰款在5萬元左右，由于諧波含量大，影響其他用戶用電設備運行，經測試配電系統中5、7、11、13次等諧波含量超標，功率因數在0.75左右。

解決方案：

針對現場負荷變化頻繁，無功功率高，諧波含量大特性，我公司采用高壓XHSVG+XHFC相結合的濾波補償方案，在35KV側加裝XHSVG-35/3000 +XHFC-35/9000一套，效果良好，功率因數提高到0.94，諧波治理效果如下：

治理效果：

XHSVG-35/3000+ XHFC-35/9000	5次諧波 電流(A)	7次諧波 電流(A)	11次諧波 電流(A)	13次諧波 電流(A)	功率因數 cosφ
治理前	25	15	16	13	0.81
治理后	4.5	3	4	3	0.95

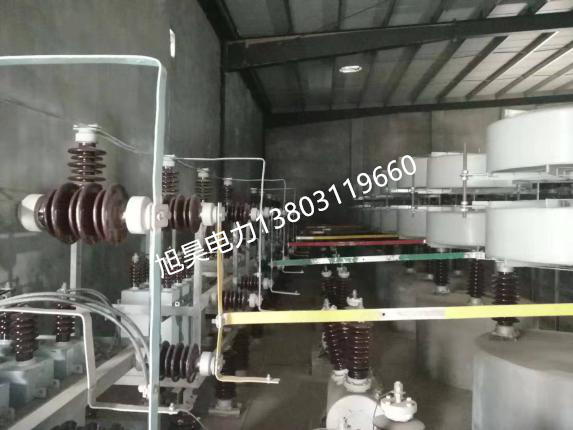

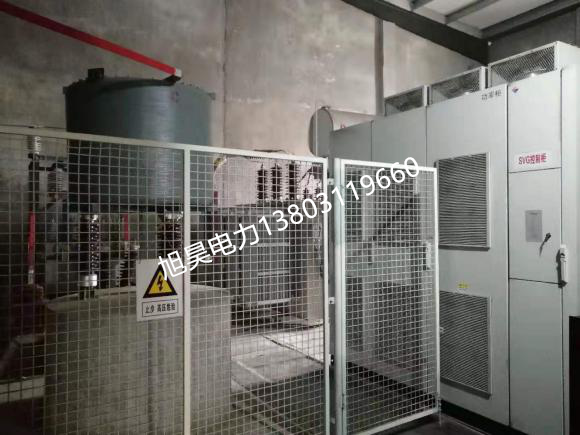

現場圖片：
