行業背景：

光伏、風力發電在運行中會產生無功功率，諧波、電壓閃變和三相不平衡。

并網接入系統要求補償無功功率、注入系統公共連接點(P.C.C.點)母線的電能質量符合國家標準。

項目描述：

該項目是河北張家口某光伏發電項目，裝機容量35M,設計補償容量為7M

SVG裝置可動態跟蹤電網電壓變化，并根據變化情況動態調節無功輸出，實現穩定電壓的作用。動態閉環響應時間不大于5ms，控制系統響應時間不大于1ms。

解決方案：

針對現場負荷變化頻繁，無功功率高，諧波含量大特性，我公司采用高壓XHSVG+XHFC相結合的濾波補償方案，在35KV側加裝XHSVG-35/4000 +XHFC-35/3000一套

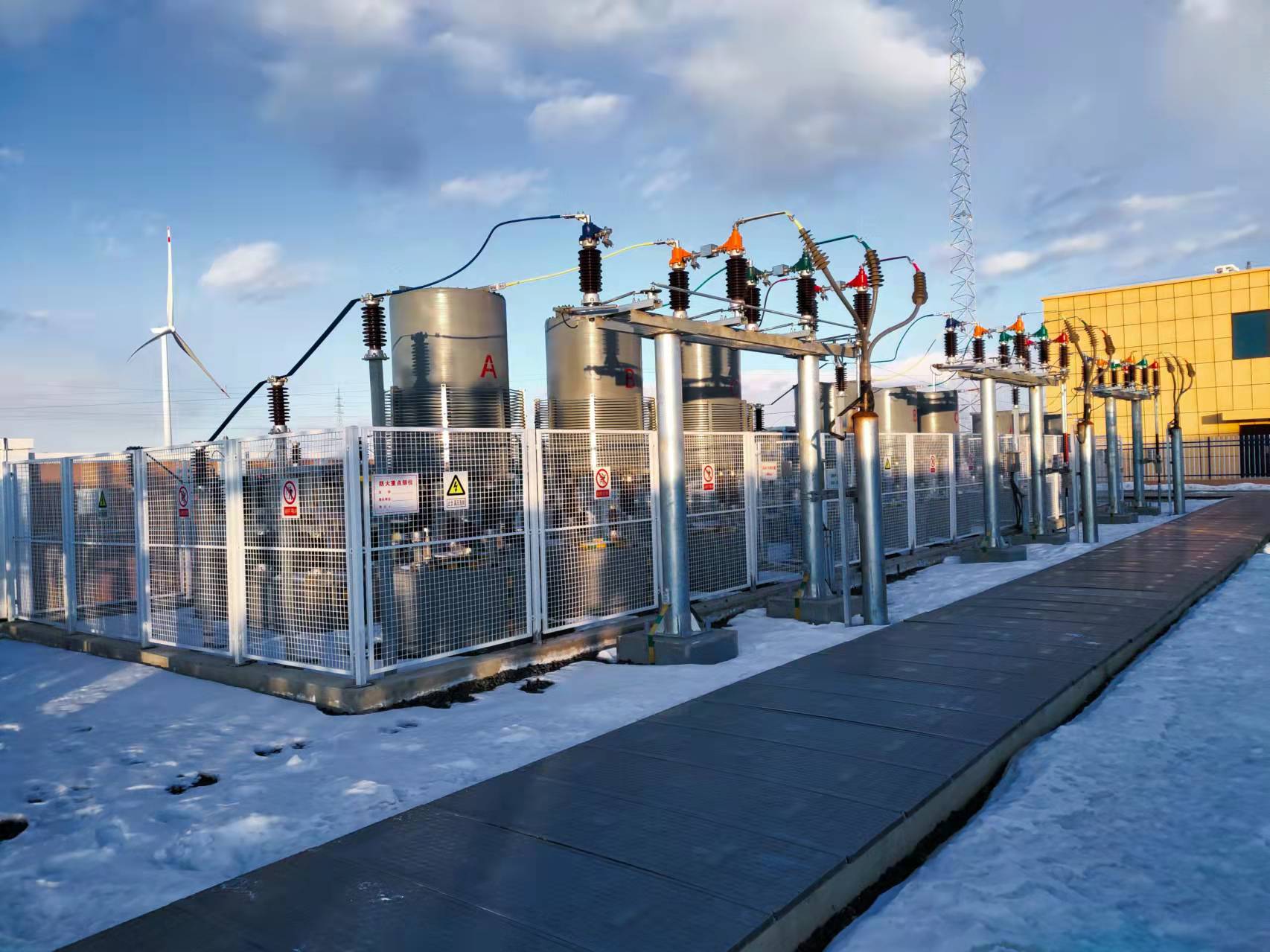

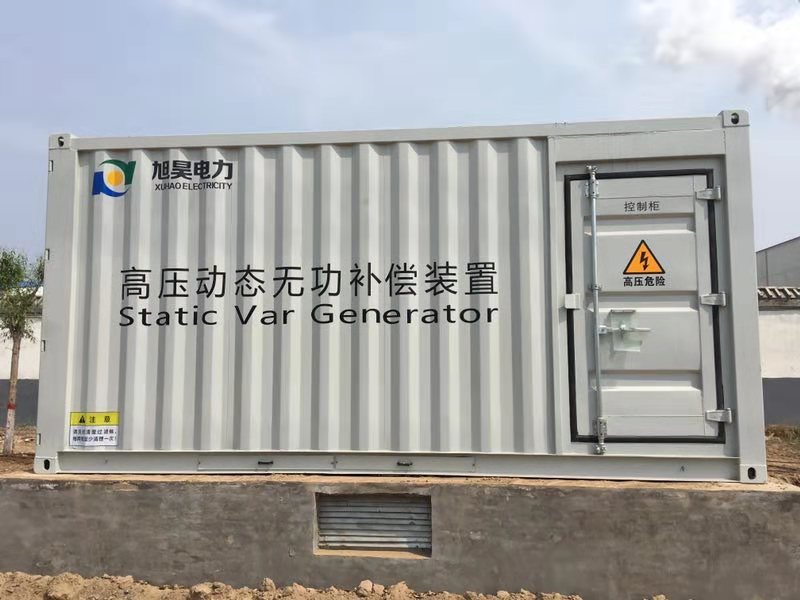

現場圖片：
