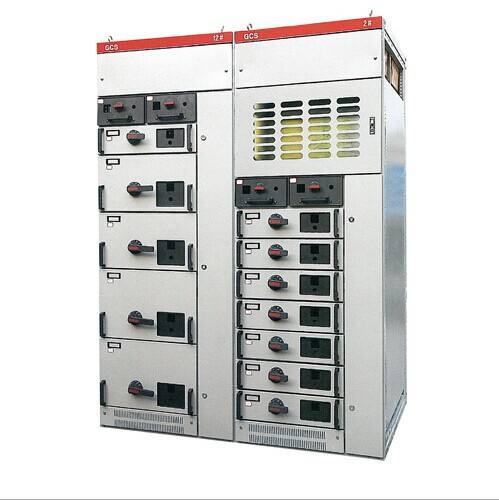

產品概述：

GCS低壓抽出式開關柜由電力工業部和機械工業部?jī)刹柯?lián)合設計組根據行業主管部門、廣大電力用戶、設計單位的要求設計研制出符合國情、具有較高性能指標、能夠適應電力市場的需要的低壓抽屜式開關柜，GCS低壓抽出式開關柜廣泛運用在配電站、石油、化工、冶金、紡織、工廠、工礦企業、高層建筑等行業，作為三相交流頻率50（60）Hz，額定工作電壓交流380V，額定工作電流至4000A的低壓配電系統。技術標準符合IEC《低壓成套開關設備和控制設備》，GB《低壓成套開關設備和控制設備》，JB《低壓抽出式成套開關設備》相關標準要求。

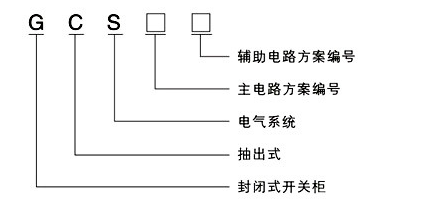

型號說明：

結構特點：

? GCS柜采用通用柜的形式可靈活的其他功能的柜體拼裝組成低壓配電系統。

? 整個柜體構架采用厚度為2.5mm的冷彎型鋼局部焊接組裝而成，柜體用厚度為1.5mm的冷軋鋼板沖壓焊接而成。

? 功能齊全。抽屜面板具有合分指示及試驗位置、隔離位置、抽出位置指示，抽屜單元具有足夠的二次接插件，可滿足計算機接口控制或自控回路對接點的控制要求。

? 安全性高。裝置的功能室相互隔離，其隔室分為功能單元室、母線室、電纜室、各室相互獨立，每個電氣單元獨占一單元隔室，隔室、小門設有機械連鎖裝置，個室內電源不切除，隔室門打不開。提高了誤操作的可能性。

? 抽屜單元具有良好的互換性。抽屜層模數高160mm，分為1/2單元、1/4單元、1/8單元，相同功能的抽屜單元具有良好的互換性。

? 接地保護完整。柜體下部設有主接地螺釘并標有接地標志，門與柜體采用黃綠雙色線連接，整個低壓開關柜構成完整的接地保護電路。

? 額定電流：主母線：630~4000A。

? 柜體尺寸：高度： 2200mm；寬度：600、800、1000、1200mm；厚度：600、800、1000、1200mm。

使用條件：

? 周圍空氣溫度不高于+40℃,不低于-25℃。24小時內平均溫度不得高于+35℃。超過時,需根據實際情況降容運行

? 戶內使用,使用地點的海拔高度不得超過2000M

? 周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度:如+20℃時為90%,應考慮到由于溫度的變化可能會偶然產生凝露的影響

? 裝置安裝時與垂直面的傾斜度不超過5%。

? 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所
