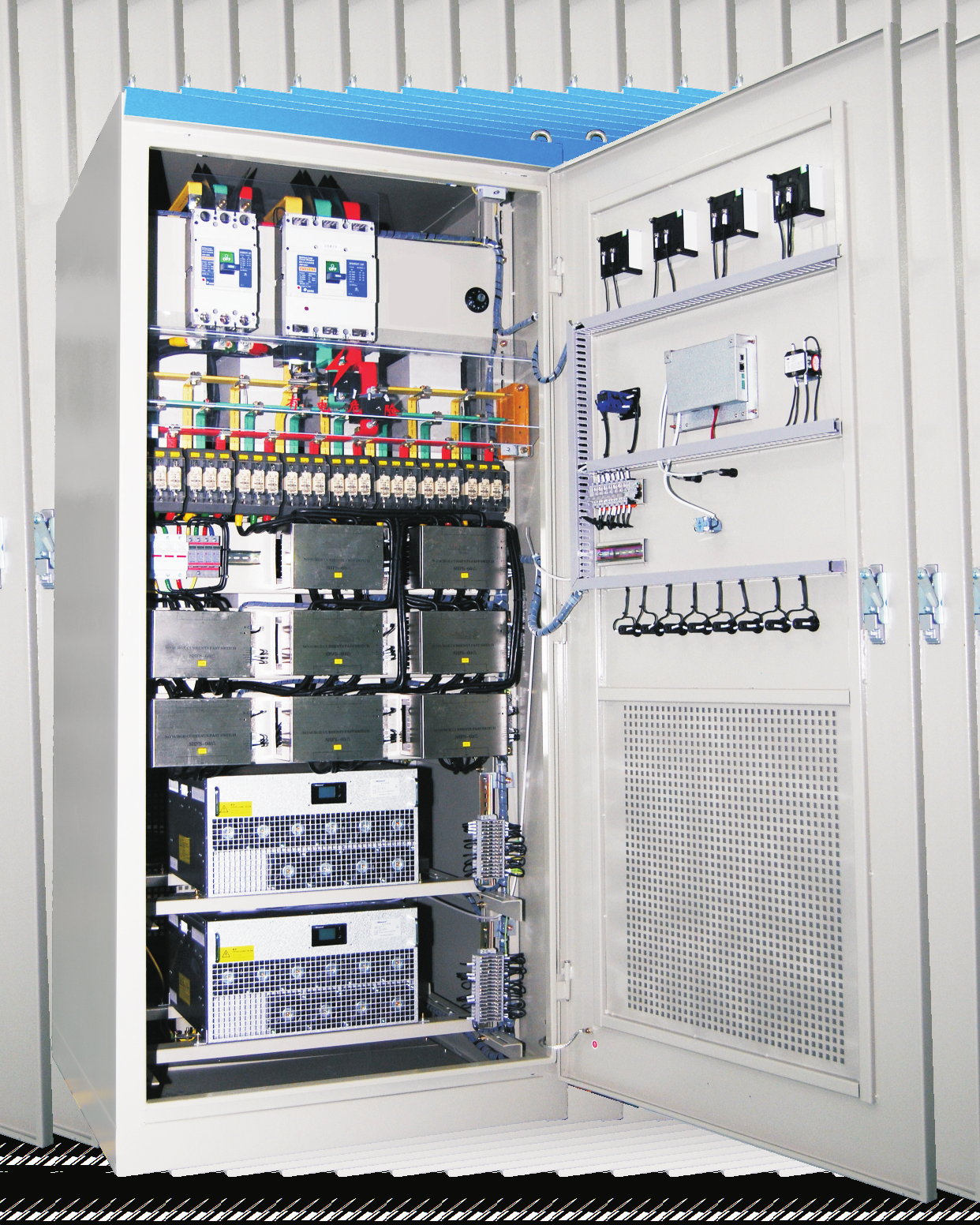

在商超、數據中心、醫院、工礦企業裝有大量整流負載如LED光源、空調機組、焊機、中高頻整流設備。存在無功功率低下，諧波、電壓閃變、三相不平衡等電能質量問題，傳統的無源技術因其先天局限性很難綜合解決這些問題。迫切需要一種高效的綜合性解決方案。XHTSVG混合補償濾波裝置專門針對性設計，具有補償容量大、濾波范圍廣、濾波效率高、實時跟蹤和響應的特點，可高效濾除負載諧波，提高系統穩定性，具有很高的產品性價比。

產品型號說明：

主要特點：

先進：專業仿真軟件計算、設計、校驗，有源與無源濾波技術組合。

高效：可濾除2~50此諧波，諧波濾除率可高達95%（THDi）。

靈活：從感性到容性的雙向動態無縫無功功率調節。

快速：相應速度快，諧波補償電流完全響應時間小于10ms，投切響應時間20ms。

穩定：可單相動態調節，改善負荷不平衡 ；抑制系統振蕩，提高系統穩定性；無源支路采用可控硅過零投切無震蕩。

可靠：保護措施完善，具有過壓、欠壓保護；輸出過流、過熱保護；控制綜合保護等功能，保證裝置長期穩定運行，無設備過載之憂。

智能控制：集成控制及單元一體化；整套設備采用一個智能操控單元，既控制有源濾波模塊的實時濾波，又控制無源補償模塊的自動投切。

模塊化技術：單柜集成有源和無源模塊，有源模塊無縫并聯，容量自由選擇，任意擴展。

高性價比：無源單元不僅具有提升功率因數的功能，還可以用于濾除低次諧波；有源單元不僅具有動態濾除諧波的功能，還具有快速分相無功補償?shù)墓δ埽?/span>

智能操控：采用新型7英寸全彩觸摸屏的智能操控單元，界面友好，操作簡單方便；顯示界面可以實時顯示電壓、電流、負載諧波和設備輸出諧波等波形、幅值及頻譜等各類參數；實時故障記錄和時間記錄。

工作原理：

XHTSVG智能混合補償濾波裝置包含動態無源模塊與有源濾波補償模塊兩部分，采用更先進的控制算法，先控制無源補償部分運行，補償一定的不平衡電流和全部無功，剩余不平衡電流由有源補償部分來補償，更為精確地降低三相不平衡度。

有源補償單元模塊

有源補償不平衡單元模塊主要包括斷路器Q1、預充電電阻R、繼電器開關Q2、濾波電感L、電壓型PWM整流橋（VSR）和直流母線電容C等。

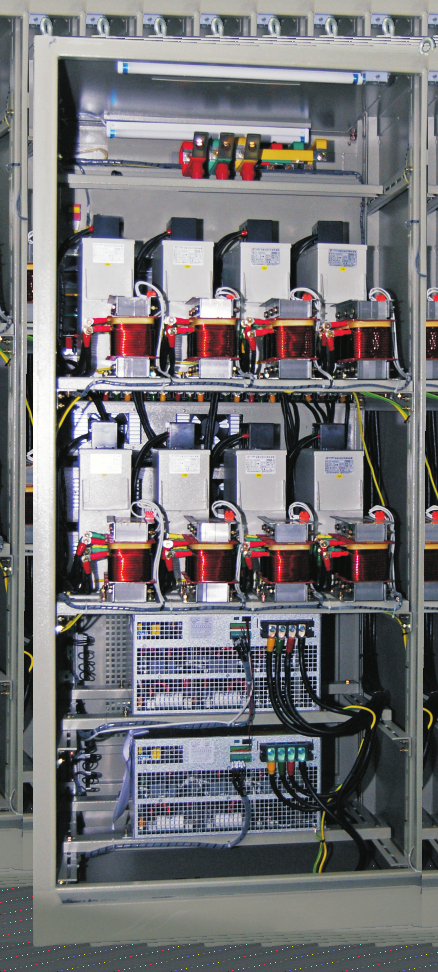

無源補償無功單元

無源補償無功單元采用電容器組件、同步投切開關電器組件、電流采樣組件和低壓電力

電容器等部件組成。補償部分包括兩組相間補償及一組相零（分相）補償組成，如圖1-3所示。

產品選型：

行業應用：

冶金（壓延、冶煉）、汽車制造（焊接、沖壓）、港口碼頭、石油化工、電力、礦山、軍工、輕工（食品加工、煙草、制藥、制糖等）、機械、市政（污水處理）等等。

型號說明：XHTSVG  XH-SVG  XH-TSF  XHTSF
