匯流箱在光伏發電系統中是保證光伏組件有序連接和匯流功能的接線裝置。該裝置能夠保障光伏系統在維護、檢查時易于切斷電路，當光伏系統發生故障時減小停電的范圍。
將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然后再將若干個光伏串列并聯接入光伏匯流箱，在光伏匯流箱內匯流后，通過控制器，直流配電柜，光伏逆變器，交流配電柜，配套使用從而構成完整的光伏發電系統，實現與市電并網。

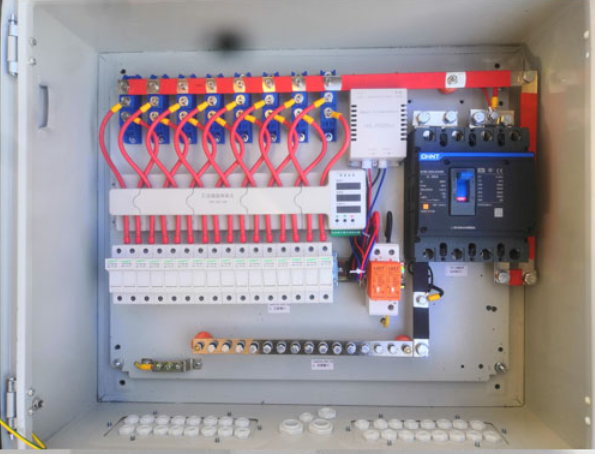

匯流箱組成
(1) 箱體

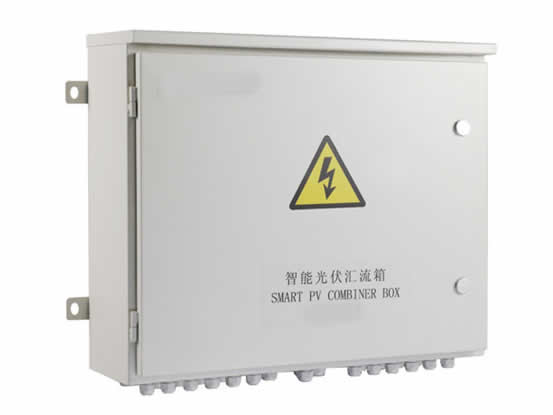

箱體一般采用鋼板噴塑、不銹鋼、工程塑料等材質，外形美觀大方、結實耐用、安裝簡單方便，防護等級達到IP 54 以上，防水、防塵，滿足戶外長時間使用的要求。
(2) 直流斷路器
光伏專用直流斷路器是整個匯流箱的輸出控制器件，主要用于線路的分/合閘。其工作電壓高至DC1 000 V。選型時要充分考慮其溫度、海拔降容系數選擇。
(3) 直流熔斷器
在組件發生倒灌電流時，光伏專用直流熔斷器能夠及時切斷故障組串，額定工作電壓達DC1 000 V，額定電流一般選擇15 A( 晶硅組件) 。光伏組件所用直流熔斷器是專為光電系統而設計的專用熔斷器 ，采用專用封閉式底座安裝，避免組串之間發生電流倒灌而燒毀組件。當發生電流倒灌時，直流熔斷器迅速將故障組串退出系統運行，同時不
影響其他正常工作的組串，可安全地保護光伏組串及其導體免受逆向過載電流的威脅。
(4) 防反二極管
匯流箱中二極管與組件接線盒中二極管的作用不同。組件接線盒中的二極管主要是當電池片被遮擋時提供續流通道，而匯流箱中的二極管主要是防止組串之間產生環流。
(5) 數據采集模塊
為了便于監控整個電站的工作狀態，一般均在一級匯流箱內增設數據采集模塊。采用霍爾電流傳感器和單片機技術，對每路光伏陣列的電流信號( 模擬量) 采樣，經A/D 轉換變成數字量后，變換為標準的RS － 485 數字量信號輸出，方便用戶實時掌握整個電站的工作狀態。
(6) 保護單元
直流高壓電涌保護單元為光伏發電系統專用的防雷產品，具有過熱、過流雙重自保護功能; 采用模塊化設計，可帶電更換，并有劣化顯示窗口;可帶遙信告警裝置，利用數據采集模塊，可實現遠程監控。
(7) 人機界面
數據采集單元設有人機界面，通過人機界面，可查看設備的工作實時狀態，通過鍵盤來實現設備的工作實時狀態，通過鍵盤來實現設備參數的本地設定。
技術參數
|
產品型號 |
XH-HLX4R |
XH-HLX6R |
XH-HLX8R |
XH-HLX12R |
XH-HLX16R |
|
輸入路數 |
4路 |
6路 |
8路 |
12路 |
16路 |
|
輸入范圍 |
DC 0~±12A |
||||
|
反應時間 |
1s |
||||
|
測量精度 |
光伏電池測量0.5級、外部模擬量0.2級 |
||||
|
溫度系數 |
300ppm/℃ |
||||
|
RS485通訊 |
RS485/ModBus-RTU協議，4800/9600/19200/38400bps |
||||
|
|
附加功能 |
||||
|
繼電器輸出 |
2組常開5A/AC250V（5A/DC 30V） |
||||
|
開關量輸入 |
3組外部狀態輸入（光耦或無源接點方式） |
||||
|
模擬量輸入 |
PT100、DC 0(4)~20mA、DC 0~10V |
||||
|
|
通用技術參數 |
||||
|
溫度/濕度 |
|||||
|
海拔 |
≤2000m |
||||
|
絕緣電阻 |
≥100MΩ |
||||
|
工頻耐壓 |
電源//光伏輸入//繼電器輸出//通訊//光電池電壓輸入--AC 2.5kV/1min（注） |
||||
|
傳感器輸入+開關量輸入//通訊--DC1kV/1min |
|||||
|
注：當選擇DC24V電源供電時，開關量輸入供電將直接使用外部DC24V供電 |
|||||
|
輔助電源 |
AC85V～265V或DC300～880V 或DC24V(±10%) |
||||
