適用范圍：

XHMSVC型動態補償(濾波)裝置主要用于6KV以上電力系統的無功動態補償，以提高功率因數，穩定電壓，同時濾除諧波，改善電網的電能質量。該裝置廣泛應用于煤炭、電氣化鐵路、化工、鋼鐵等行業，節電效果十分明顯。

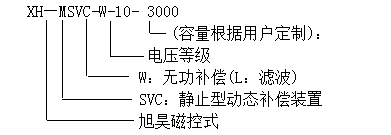

型號說明：

工作原理：

XHMSVC型高壓動態補償濾波裝置由補償(濾波)支路與磁控電抗器(MCR)支路組成，其中補償濾波支路固定連接于母線，通過調節磁控電抗器的輸出容量，實現無功功率連續動態可調。

磁控電抗器是成套裝置的核心部件，他采用直流助磁原理,通過改變鐵心磁飽和度,調節其輸出容量。能夠?qū)崿F(xiàn)無功功率的動態補償。該裝置具有輸出諧波小、功耗低、免維護、結構簡單、可靠性高﹑占地面積小等顯著優點，是理想的動態無功補償和電壓調節設備。

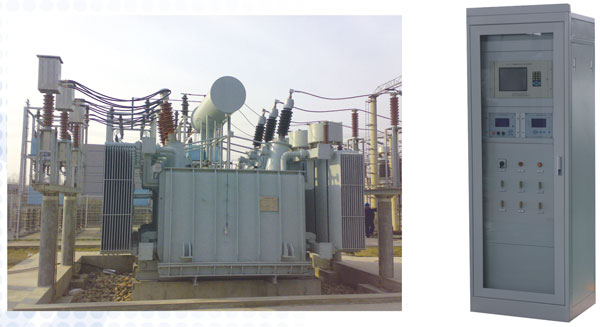

主要組成器件：

補償(濾波)支路：電容器、電抗器、放電線圈、隔離開關（或真空開關）、噴逐式熔斷器、柜體(框架) 、避雷器及其他附件磁控電抗器

(MCR)支路：磁控電抗器、晶閘管、電流互感器、控制器等.

主要技術參數：

電壓等級：6-35KV（含27.5KV單相）

容  量：150KVar-100000KVar；

響應時間：常規100-300ms、快勵小于30ms

調節范圍：2%-100%；

損  耗：0.3%-0.8%

噪  音：小于65dB

主要技術特點：

可以實現連續動態調節，補償效果好；

采用低電壓控制，設備可靠性高；

占地面積小，布置靈活；

采用自然散熱，運行成本低；

20年免維護

濾波器無需投切，無涌流沖擊，且保證濾波效果。

型號說明：XHSVC  XHMSVC   XH-SVC  XH-MSVC  XH-MCR  TSC
