LED顯示屏、廣告牌、數控中心、變頻空調、計算機等節電設備屬于單相整流負載，會產生高次諧波電流，當相線的電流達到額定負荷時，零線上會產生過量的諧波電流，零線電流會出現雙倍于相電流的過流。

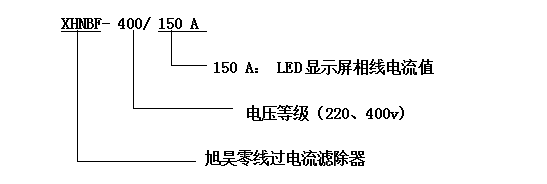

一、型號說明：

二、LED顯示屏、照明設備存在的問題

１、LED設備零線電流過大，零線電流達到相線電流的兩倍左右。

2、LED設備屏零線電纜嚴重發熱，電纜噪聲大，明顯存在電氣火災隱患。

3、LED設備上級開關漏電斷路器出現跳閘現象。

三、LED設備零線電流比相線電流大的原因

LED設備采用可控硅開關電源，會產生大量的3次諧波零序電流， 3次諧波電流在零線疊加。使LED顯示屏零線電流比相線電流大，大約是兩倍左右。

四、產品設計原理

1、設計原理：旭昊電力生產的LED專用零線電流濾除器（XHNBF系列）根據諧波特性，通過檢測計算，在器件內部制造出大小相等/方向相反的磁通量進行抵消，從而濾除3次諧波電流。

2、達到效果：能減少LED顯示屏零線80%以上的諧波電流，使零線電流降低50%以下。使電纜安全運行，避免電纜電線發燙，減小火災隱患。

降低電能損耗；不用再使用大型號電纜，降低一次投資。

五、主要功能及特點

1、有效濾除零線上諧波電流，降低因零線電流過大帶來的電氣火災隱患；

2、可以減小相線電流，具有節能的效果；

3、降低一次投資，不用再使用大型號電纜；

4、結構簡單，安裝方便，運行穩定，減小電磁干擾。

旭昊電力生產的LED專用零線電流濾除器（XHNBF系列），通過多年多用戶驗證，效果顯著，價格適中，性能優越，是解決 LED 設備造成的零線電流過大有效產品。

六、應用范圍：

本產品廣泛應用于包含大量非線性負荷的場所，主要包括：

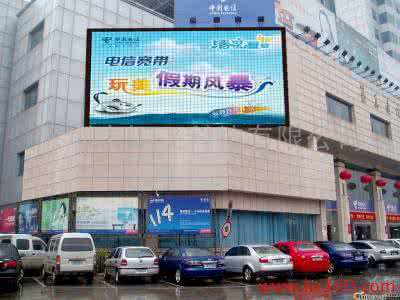

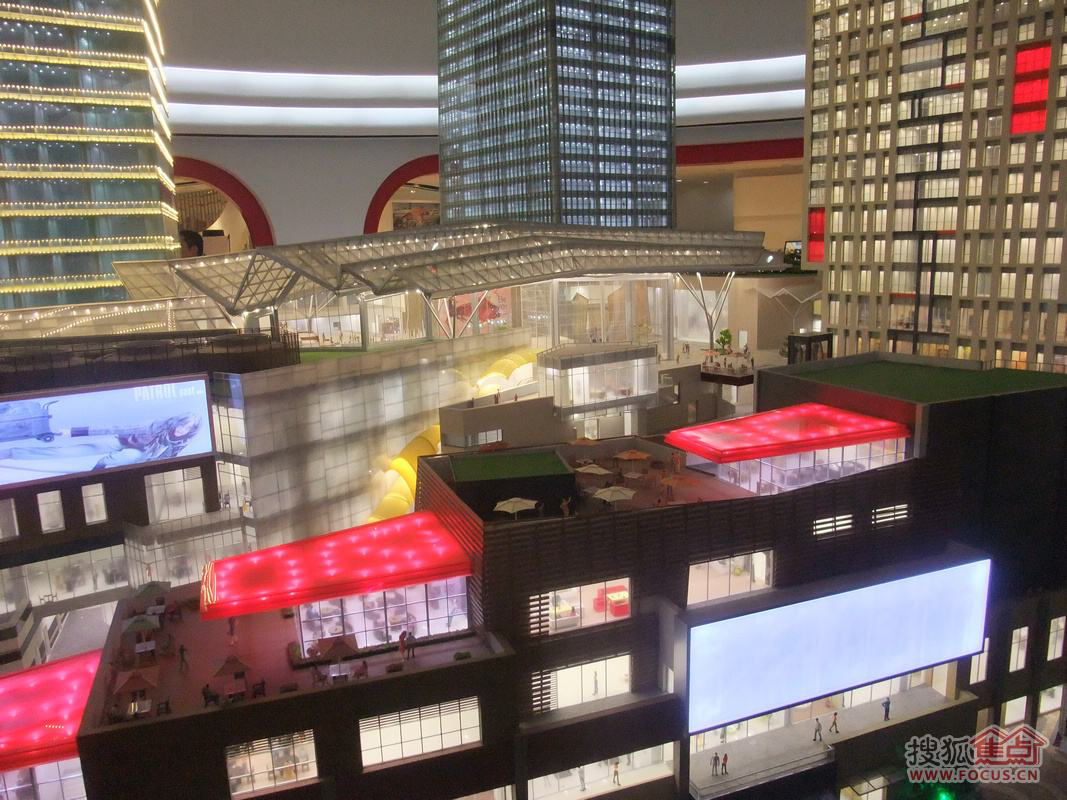

1. 醫院、車站、機場、商場：LED顯示屏、LED燈、戶外廣告屏，廣告牌、夜景觀顯示屏、醫療設備等；

        2.交通指揮中心、科研樓、通信中心、寫字樓、辦公樓、金融機構：大量的信息處理設備、服務器、UPS電源等
