產品型號說明：

產品特性：

適用于6kV、10kV、35kV、110KV電網諧波治理； 根據諧波含量和無功數據，經過計算機仿真設計濾波補償支路，采用高性能濾波電容器、濾波電抗器，抑制并吸收諧波電流；降低諧波電壓畸變率，降低線路損耗，減少流入系統的諧波電流。提高功率因數。

使用環境：

海拔高度：≤1500 m；

環境溫度：-30~+45℃；

使用環境：戶內和戶外；

安裝地點：無腐蝕性氣體或蒸汽、無導電性和爆炸性塵埃及無劇烈振動。

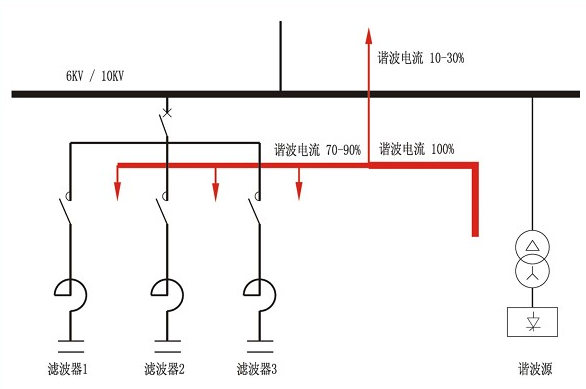

工作原理：

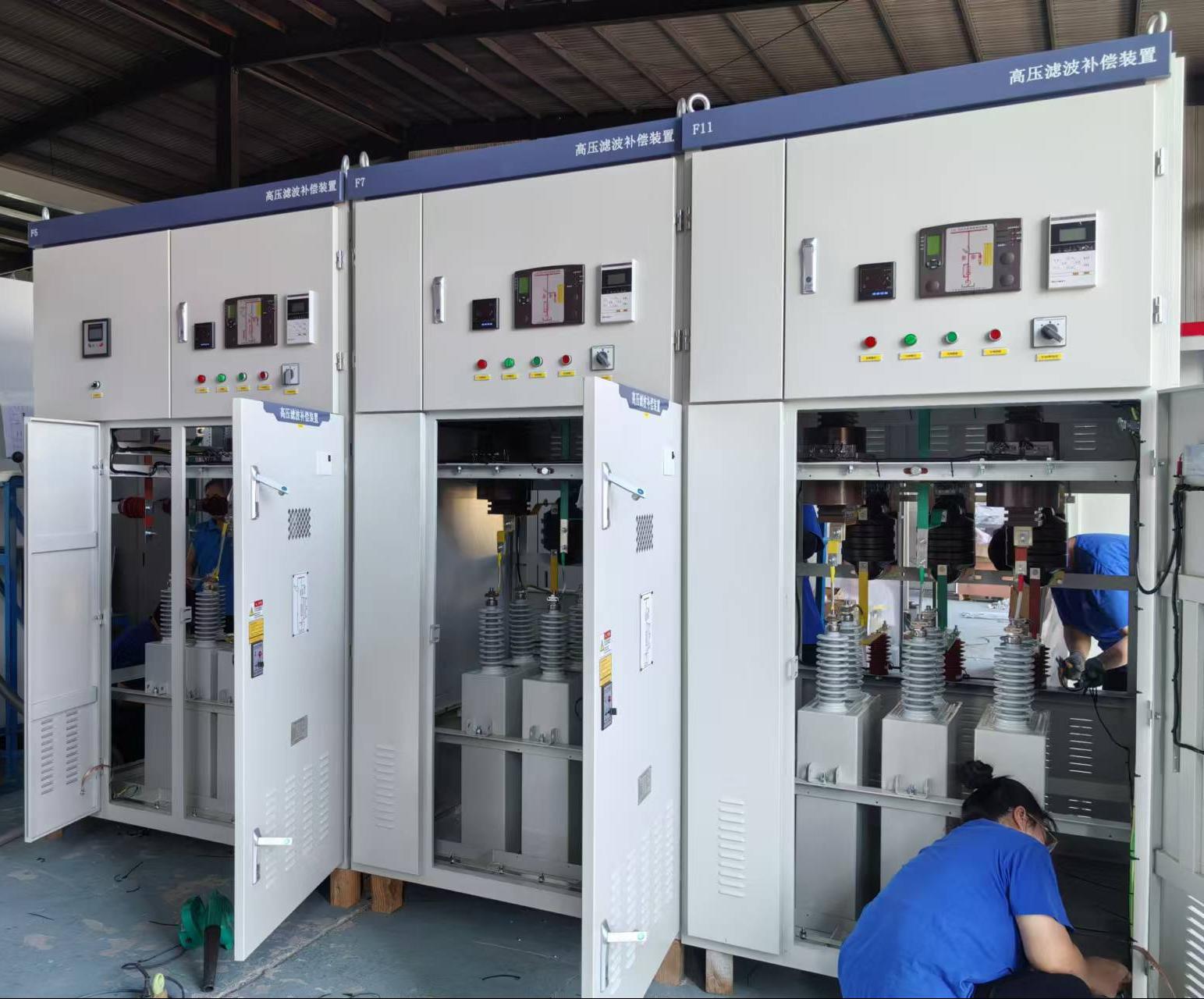

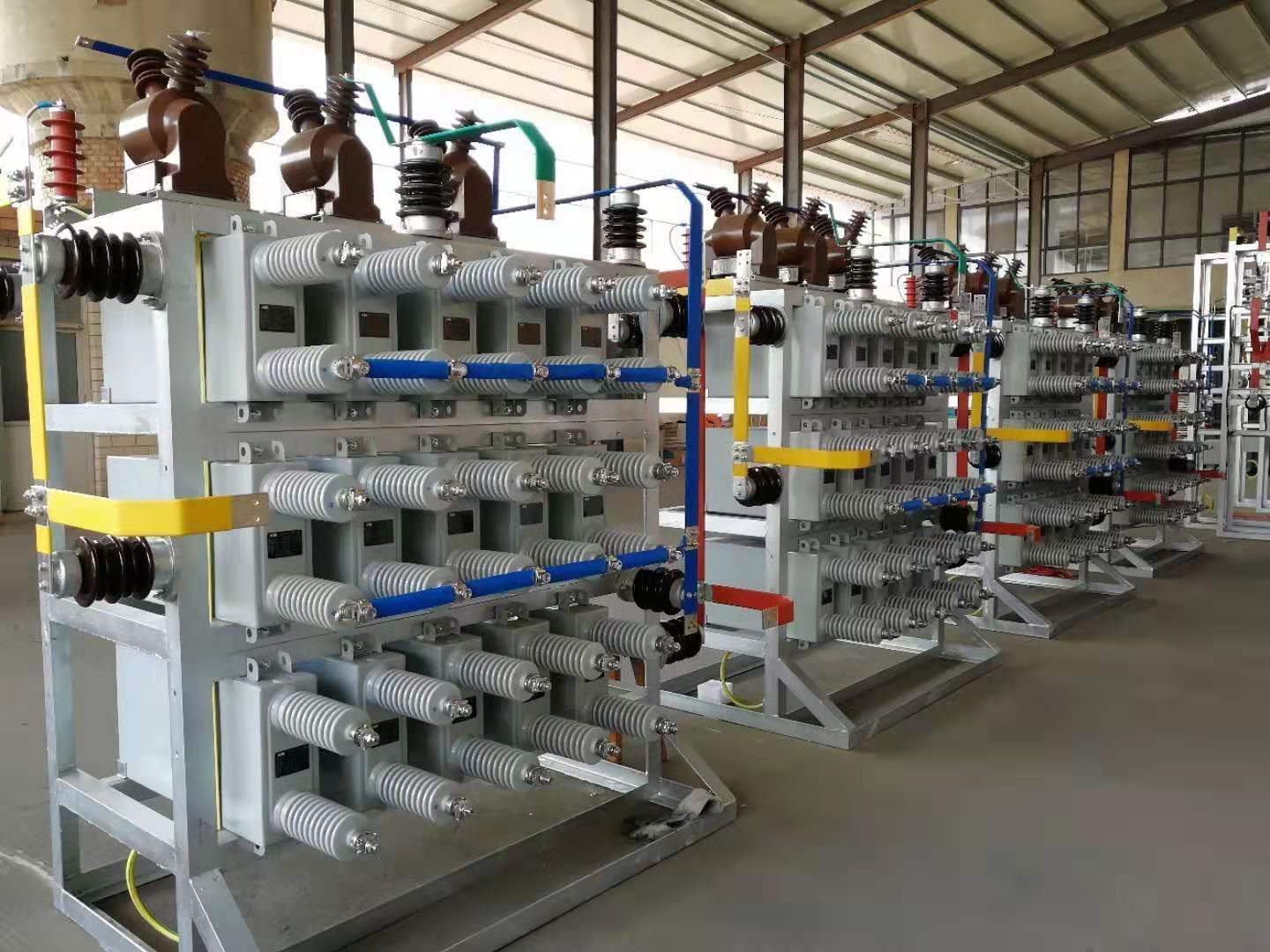

本裝置主要由開關組件、濾波電容器、濾波電抗器、電阻器、放電線圈、氧化鋅避雷器等組成，根據用戶需要做成柜式或圍欄式，濾波器除起濾波作用外，還兼起無功補償作用。LC濾波器主要有單調諧濾波器、高通濾波器、C型濾波器等，實際運用中根據諧波電流的分布及大小，以及無功需求情況設計成幾組濾波器，每一組濾波器對應某一次諧波呈低阻抗，高通濾波器對截止頻率以上的諧波均呈低阻抗，C型濾波器具有調諧頻帶寬、損耗低的特點。按主接線及柜體結構設置五防電氣閉鎖及機械閉鎖，防止誤操作。

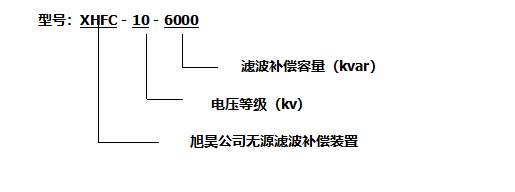

              型號說明：XHFC   XH-FC    FC
