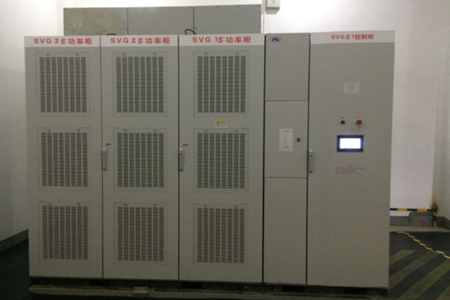

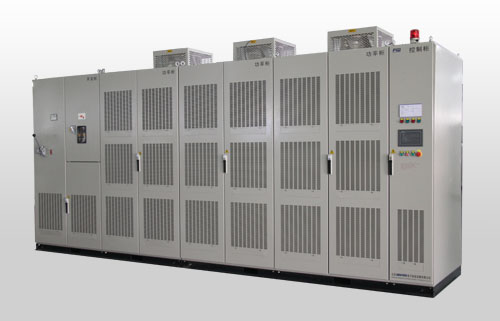

靜止型高壓動態無功補償裝置XHSVG

工作原理：

XHSVG的基本原理是利用可關斷大功率電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的感性或容性無功電流，實現動態無功補償?shù)哪康摹?/span>

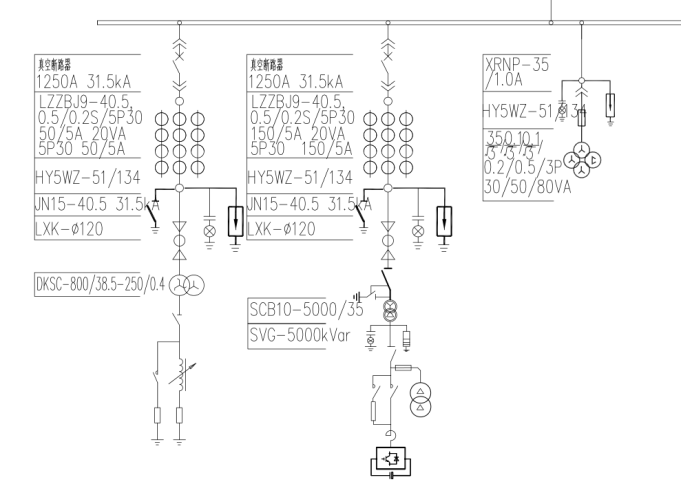

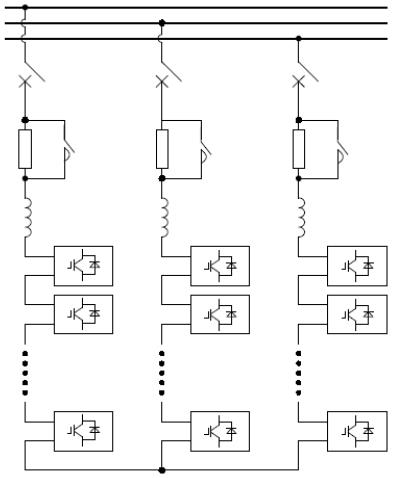

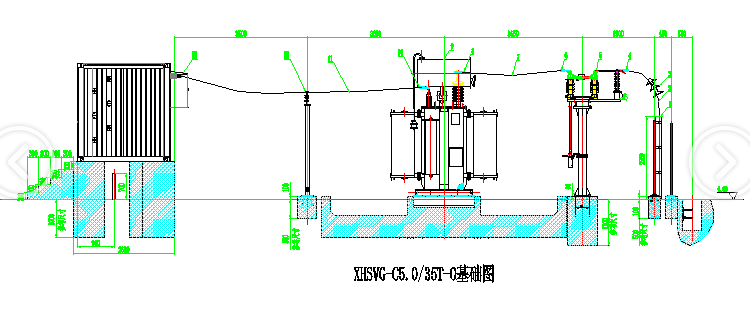

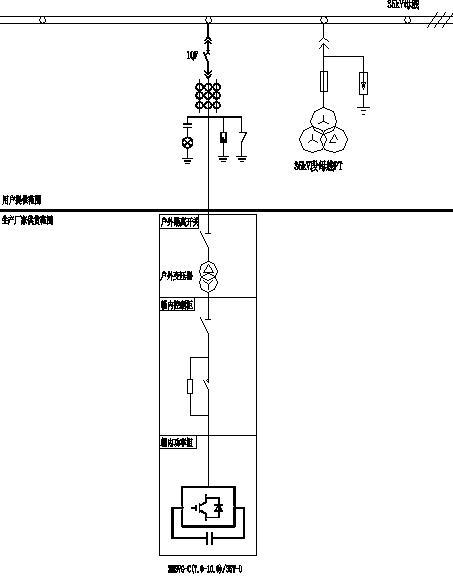

XHSVG系統接線圖

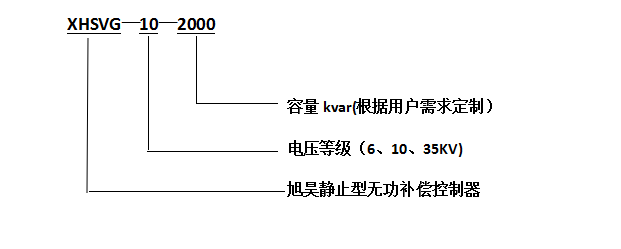

型號說明：

控制方式：

采用PMW脈寬調制技術，電壓控制、無功功率控制、電壓和無功聯合控制、控制PCC點電壓，控制精度0.5%；

控制芯片：采用先進的數字信號處理器和現場可編程門陣列；

附屬功能：全數字微機控制，實時通訊網，自診斷功能，雙路供電；

控制功能：無功功率補償、諧波電流補償、負序電流補償、綜合補償；

控制電源：380V、220V交直流。

主要功能及技術優勢：

全響應時間：全響應時間＜5ms；

無功補償效果：既可以補償容性無功，又可以補償感性無功，提高功率因數；

三相不平衡治理：智能調節，治理三相不平衡；

治理諧波功能：可選擇特定次諧波進行濾除，降低諧波污染；

電壓閃變：能抑制80%的電壓閃變，抑制電壓波動；支撐電網電壓，加強系統電壓穩定性；

維護性能：容量可以擴展故障更換簡單；

產品基本規格：

額定電壓（V）	AC6Kv±15%， AC10Kv±15% AC35Kv±15%
工作頻率（Hz）	50±5%
額定補償容量	1000 - 6000
無功調節范圍	額定感性～額定容性連續可調
功率因數	≥0.95 在補償容量范圍內
響應時間	<5ms
有功功率損耗	<2% 額定模塊功率下
過載能力	120%
通訊方式	RS485、以太網
平均無故障時間	≥10萬小時
控制算法	頻域篩選矢量補償算法
控制方式	數字式DSP
控制連接	光纖，或電氣連接
尺寸(高×寬×深)	待定
重量	待定
防護等級	有戶內戶外兩種、可定制
顏色	可按要求訂制顏色
冷卻方式	強迫風冷

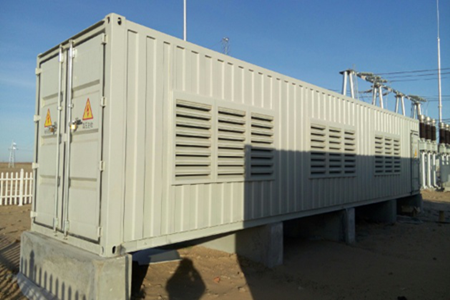

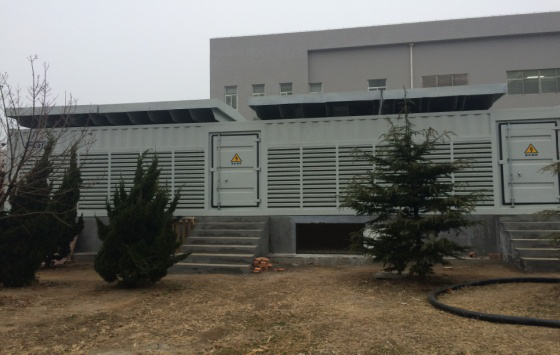

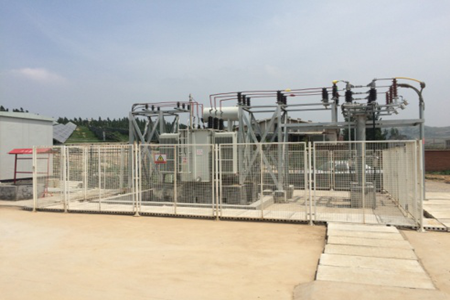

安裝方式	戶內或戶外集裝箱式
環境溫度	-25°C～+55°
相對濕度	最大95%，無凝露
海拔高度	安裝海拔小于1000-3000米每增加100m降容1%
并機臺數	定制
